故障現象
邁騰B7行駛1.8萬公里，遙控鑰匙開啟后備箱偶爾不好用，后備箱開啟開關（后翻標）偶爾不好用。
故障診斷
用診斷儀VAS6150檢測無故障碼，此車后備箱開啟有3種方式：
1．用遙控鑰匙開啟。
2．左前門開啟開關 E233。
3．后備箱開關 E234（需要處于解鎖位置） 。
后備箱開啟是由 J393 控制，所以此車故障有可能是 1 個故障，也可能是 2 個故障。
1．J393 內部故障。
2．后備箱開關 E234 故障。
3．后備箱開關 E234 到 J393 之間的線束故障。
4．遙控鑰匙故障。

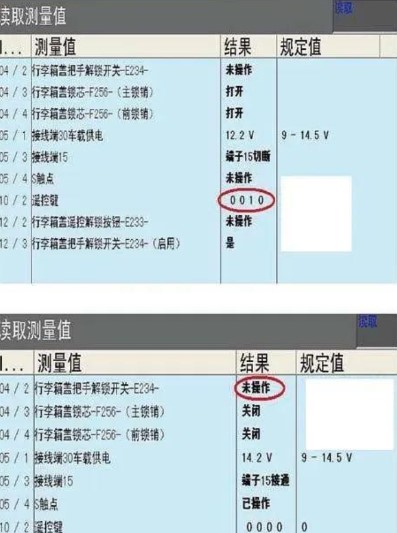

首先將遙控鑰匙重新匹配后故障仍然存在，用 6150 讀取數據流，從左前門開關 E233 開啟時數據變化正常，遙控鑰匙開啟時數據有變化但是后備箱沒有開啟（如圖 1、 圖 2 所示） 。

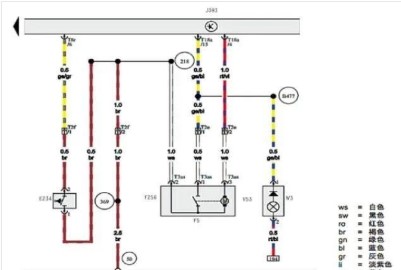

在解鎖狀態下，開啟后備箱開關E234 數據沒有變化，J393 沒有接收到 E234 開關信號，測量 E234 開關到J393 的線束正常，拆下開關后測量開關電阻阻值正常，相關電路如圖 3 所示。
于是更換 J393 控制單元（如圖 4所示） ，更換后用鑰匙遙控開啟后備箱正常。
開啟后備箱開關 E234 依然不好用，再次將 E234 開關拆下，在拆的過程中發現用手一推開關插頭時開關就好用，更換后備箱開關（后翻標）后正常。
故障總結
在維修時要點是讀取數據流，檢測開關信號。功能導航為檢測故障重要核心部分，運用好能快速的檢測故障點。
